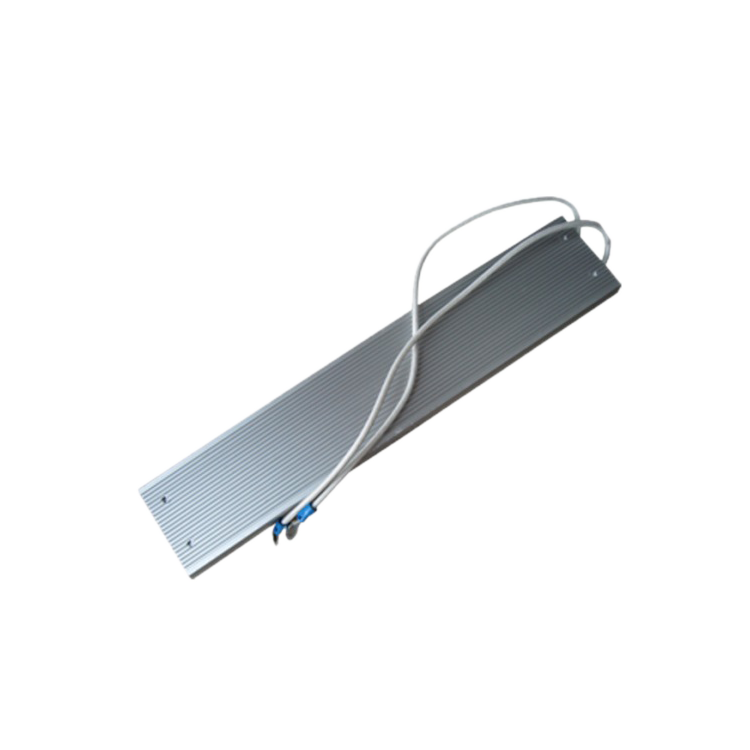

1000W 梯形铝壳制动刹车电阻

■ 产品特点

1、电阻芯采用耐高温陶瓷扁管，依据壳尺寸来定陶瓷基本尺寸。
2、电阻丝采用优质电热合金丝均匀绕制，依据阻值大小来定合金丝牌号与型号。
3、密封材料：两端用水泥沙树脂浆料（电子绝缘材料）密封，水泥料半干时再用铝板压紧封口，使铝板与水泥料融为一体，防止漏沙。
4、外壳：采用优质工业型6063铝材，铝外壳经过阳极氧化为雾银色，也可以根据客户需求采用喷砂或拉丝处理。
5、引出线采用UL AWM3122白色纺织硅橡胶高温线（常规耐温200度，最高耐温250度），配线标准如下：
1）、150W至600W（含）及额定电流8A（含）以下配国标1.3平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为65/0.16mm，线外径为2.7毫米）。额定电流10至20A配国标2.5平方白色编织硅橡胶高温线（高温线型号：VDEH05SJ-K，线结构为51/0.25mm，线外径为3.65毫米）。额定电流25至35A配国标4平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为56/0.30mm，线外径为4.3毫米）。额定电流40至50A配国标6平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为84/0.30mm，线外径为5毫米）。
2）800W至1200W（含）及额定电流10A（含）以下配国标1.5平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为30/0.25m，线外径为3毫米）。额定电流10至20A配国标2.5平方白色编织硅橡胶高温线（高温线型号：VDEH05SJ-K，线结构为51/0.25mm，线外径为3.65毫米）。额定电流25至35A配国标4平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为56/0.30m，线外径为4.3毫米）。额定电流40至50A配国标6平方白色编织硅橡胶高温线（高温线型号： UL AWM3122，线结构为84/0.30m，线外径为5毫米）。
6、引岀线也可采用UL 1322编织铁氟龙高温线（常规耐温200度，最高耐温250度）
7、接线端子，采用冷压式全铜端子，分为RV系列（0型端子）、SV系列（开口端子）、FD系列（插簧端子）、DBⅤ系列（扁插端子）、RNB系列（圆形裸端子）等等，配型标准如下：
1）、国标1.3至1.5平方线：RV1.25-4mm、RV1.25-5mm、SV1.25-4mm、SV1.25-5m、SV1.25-6m、RV1.25-8mm、FD2-250mm、FDD2-187m、DBV2-14mm九种任选一种。
2）、国标2.5平方线：RV2-6m、RV3.5-6m（黑色套，厚度0.6mm）、RV3.5-6mm（黑色套，厚度国标1.0mm）、FDD2-250mm、FDD2-187mm、DBV2-14mm六种任选一种。
3）、国标4平方线：RV3.5-6m（黑色套，厚度0.6m）、RV3.5-6m（黑色套，厚度国标1.0mm）、RV5.5-8mm（蓝色套，厚度0.8mm）三种任选一种。
4）、国标6平方线：RV5.5-8mn（蓝色套，厚度0.8mm）、RNB8-8mm（圆形裸端头，厚度国标1.2mn，用8-10蓝色护套）两种任选一种。

■ 规格尺寸和技术指标

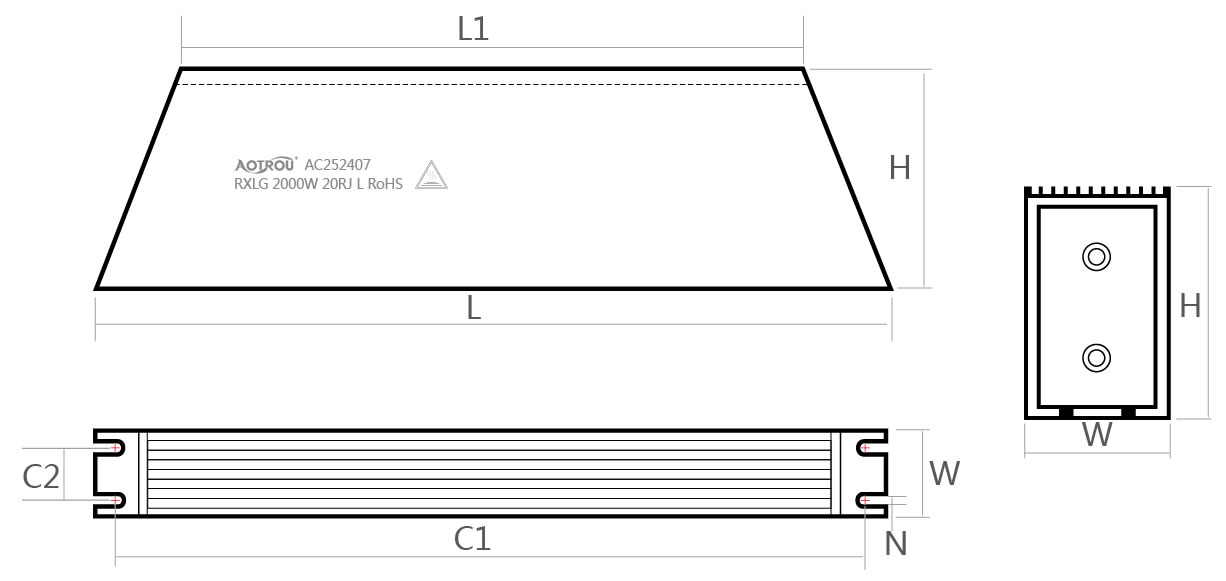

◆ 规格尺寸尺寸单位：mm

代码	额定功率(W)	外形尺寸				安装距离 (C1)	安装孔径 (N)	接线端子	外露线长 (L2)	阻值范围 (Ω)
		L	L1	W	H
RXLG	1000	300	260	50	107	285	6.5	2-4	300	0.5～30K

*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：2000。

■ 产品降功耗曲线图

■ 客户选型 例如：RXLG 200W 50Ω ±5% ,型号：RXLG 200W 50RJ L；低电感，在型号中加入字母N，例如： N RXLG 200W 50RJ L

RXLG	200W	50R	J	L
代码	额定功率	电阻值	精度	接线方式
RXLG系列（梯形铝壳）	50W=50W 100W=100W	0R1=0.1Ω 100R=100Ω	F=±1% G=±2% H=±3% J=±5% K=±10%	T＝端子 L＝引线

■ 电阻使用建议

◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
